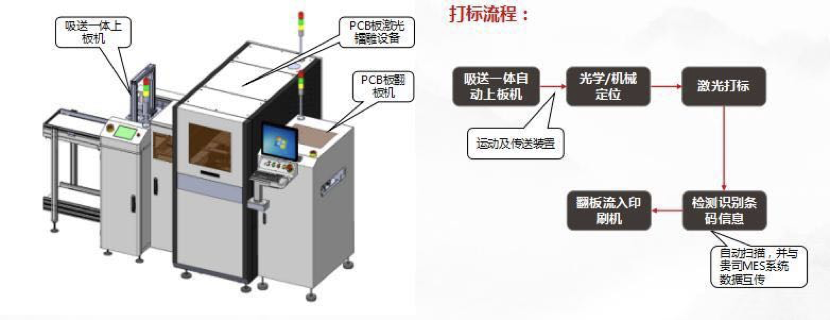

設備參數– 激光器 :紅光、冷光(可選)
– 電路板尺寸:最小50mm*50mm,最大400mm*300mm(可定制)
– 電路板厚度:0.6-4mm
– 重復定位精度:±0.02mm
– 最小線寬:<0.005mm
– 支持條碼類型:Code128,code39,EAN-8、UPC-A等條碼Bar code、DataMatrix、QR等二維碼
– 進板方式 :左進右出、右進左出(可選)
– 工作平臺:X-Y線性模組
– 定位系統 :旁軸CCD相機
– 外部輔助裝置:負壓吸附抽塵系統
– 電源保護(選配):UPS,斷電可持續運行10分鐘
– 供電規格 :220V/50Hz/2KW
– 供氣規格 :0.6Mpa
– 環境要求:5--35度,濕度小于50%
– 整機尺寸:1050mm*1150mm*1700mm
設備特點1.伺服XY運動平臺,工業PC控制、模塊化柔性化編程設計。
2.標配綠光激光(也可選其他激光),最小可雕刻出1.6mmx1.6mm多達16位字符的二維碼。
3.同軸CCD技術,精密定位 ,并且讀取、識別二維碼等級(適應AIM DPM , AS9132等標準)。
4.三色光源照明 :顏色可三色切換,方便讀取不同顏色板的雕刻標志。
5.傳送皮帶距地面900±30mm ,可以直接對接SMT。可以自選進出料運動方向。
6.標準SMEMA接口及網絡通信功能 ,可與上、下游設備及服務器進行通訊 ;
7.煙塵過濾裝置,有效去除標記時產生的粉塵保證干凈及健康。
8.主動防呆,軟件自動檢測并防止錯打,漏打;主門配有安全開關鎖,由軟件控制,
9.在雕刻過程中各門都無 法人為開啟 ,防止產品不良 ;
10.進出料口配有自動遮擋門防止激光雕刻時強光損害人眼

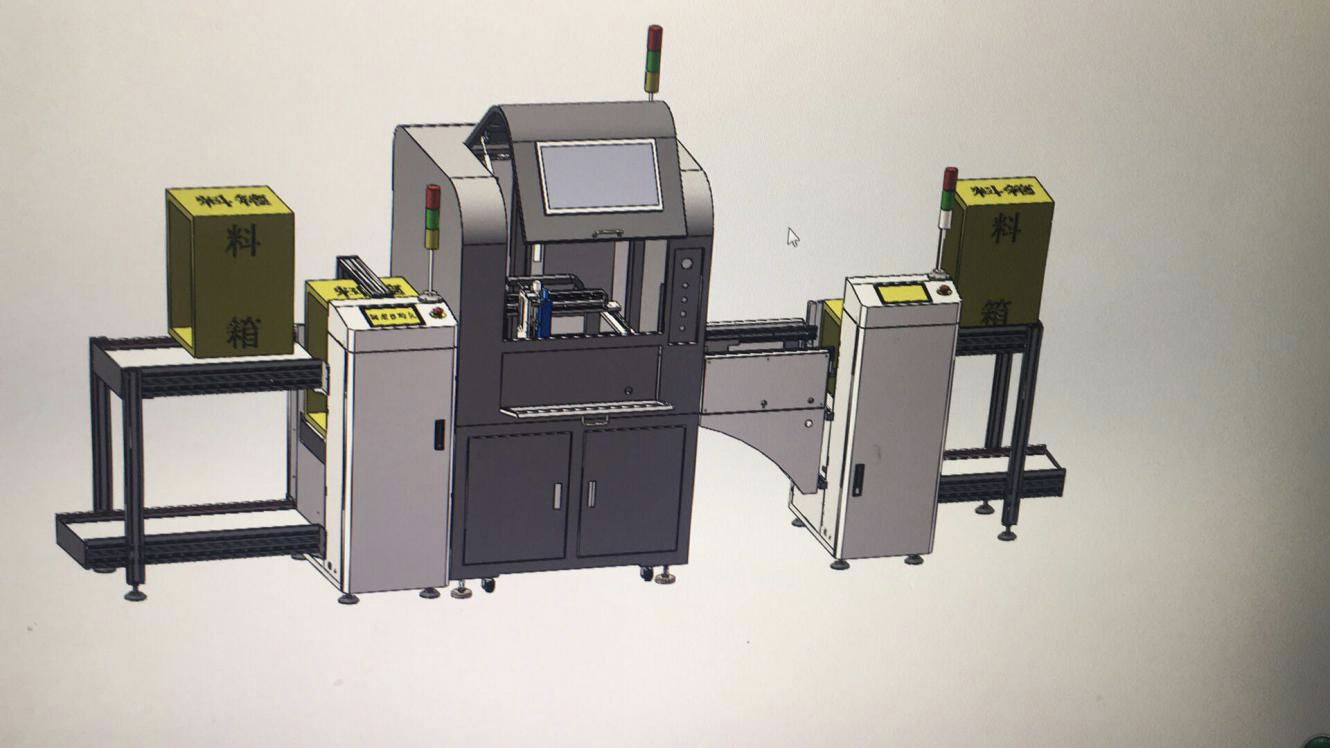

用于PCB包裝前對不同型號OK/NG板子進行分類點數的專用設備,單片識別時間1.2-4S,產能1K-3K片/小時,可以識別數字、字母、條形碼、二維碼等

樣品測試及效果圖
1:綠油表面直接標記條形碼、二維碼(不漏銅,清晰易讀)
2:綠油表面噴白油漆標記二維碼(不漏銅,清晰易讀)
